Обзор эмуляторов и симуляторов оборудования Cisco. Используем GNS3 для связи с реальными и виртуальными машинами VirtualBox Виртуальный роутер cisco

Для изучения Cisco курсов иногда требуется работать с реальными образами, так как Packet Tracer не всегда предоставляет все нужные нам возможности, его прошивка сильно урезана. Тогда на помощь нам приходит GNS3, о котором я писал ранее. С установкой и добавлением образов не должно возникнуть проблем, я думаю.

GNS3

Поэтому опишу типовую конфигурацию, которую мы будем воссоздавать:

Всё просто. На нашем реальном компьютере запускаем эмулятор GNS3. В нём работает виртуальная Cisco 2961, который цепляется к виртуальной машине VirtualBox (например, Windows XP). Можно строить конфигурации любой степени сложности, если позволят ресурсы, но мы остановимся на этой.

Итак, что нам нужно? Прежде всего, создаем новый интерфейс в системе, чтобы завернуть его в GNS3.

Для этого создаем новый интерфейс замыкания на себя (Loopback), адаптер Microsoft и сопоставляем его с облаком в GNS3.

Как ставить новый адаптер Loopback я описал в видео:

После создания интерфейса у нас появилось новое сетевое подключение в диспетчере реальной машины:

Я переименовал его в LOOPBACK, чтобы не перепутать ни с чем.

Теперь открываем GNS3:

Заходим в настройки и настраиваем VirtualBox машину:

В выпадающем списке есть все машины, которые установлены в гостевой ViBox. Выбираем любую, интересующую нас. В данном случае это Windows XP.

Далее перетаскиваем на поле GNS3 нужные нам объекты. Облако (это интерфейс в реальную машину), Виртуальную машину VirtualBox и роутер c2961, образ которого (взять можно с нашей файлопомойки) уже добавлен в гипервизор.

Заходим в настройки нашего облака C1. Здесь нам нужно указать, что оно связано с существующем интерфейсом LOOPBACK.

К сожалению, интерфейсы имеют неблагозвучные названия, поэтому приходится внимательно читать, чтобы не ошибиться. Таким же образом, кстати, можно связать виртуальную Cisco в GNS3 с любым другим интерфейсом, будь то Wireless или WAN. Выбираем нужный, кнопаем “Add”

Соединяем всё связями и запускаем. Тут же стартует виртуальная машина VirtualBox (Windows XP, мы ведь её указали). Там я настраиваю сетевой интерфейс, например, даю 192.168.200.2/24, а шлюзом ставлю *.1, т.е. это будет на роутере.

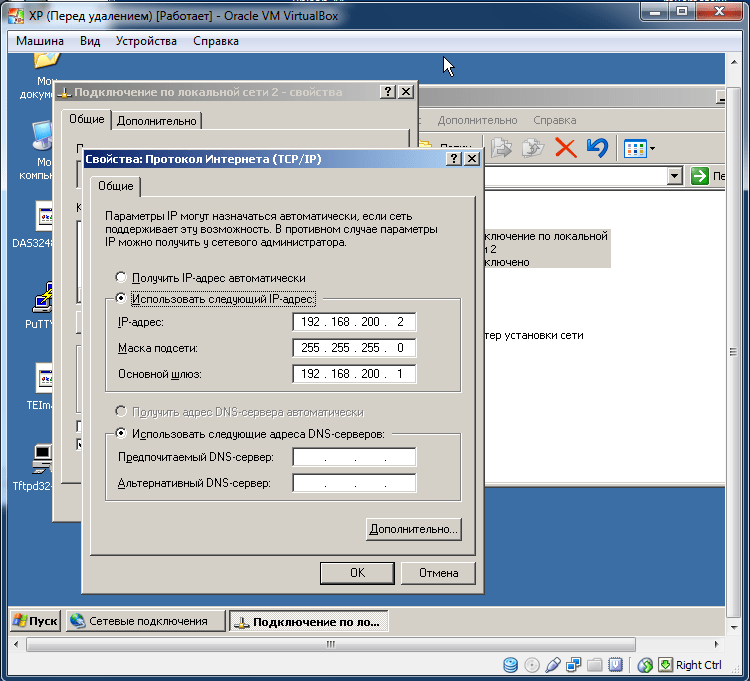

Тогда и в реальной машине открываю свойства LOOPBACK и даю ему другой сетевой адрес: 192.168.100.2/24, что не пересекается с виртуальной машиной. Ну шлюзом по умолчанию является само-собой *.1 этой подсети.

Вот такая картинка в итоге:

Подключаемся к роутеру R1 и идём в Console:

Здесь я навесил IP адреса, соответствующие шлюзам по умолчанию этих машин (реальной и виртуальной)

Вот конфигурация:

R1#conf t
R1(config)#int fa0/0
R1(config-if)#ip addr 192.168.100.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#int fa0/1
R1(config-if)#ip addr 192.168.200.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#

То есть со стороны реальной машины вешаем IP, который является шлюзом по-умолчанию для интерфейса Loopback, а со стороны виртуальной машины – IP, который является шлюзом по умолчанию для интерфейса виртуальной машины.

Теперь можем послать PING-запрос с виртуальной машины в реальную или наоборот:

Теперь мы можем поставить какой-нибудь WireShark или учиться иным способом маршрутизировать сеть, если добавить других виртуальных машин, адресов и LOOPBACK интерфейсов! Удачи!

Всем привет.

В свое время пришлось заниматься Cisco. Не долго, но все таки. Все что связано с Cisco сейчас мега популярно. Я в свое время имел отношение к открытию локальной академии Cisco в местном университете. Год назад был на курсах " ". Но не всегда у нас есть доступ к самому оборудованию, особенно во время учебы. На выручку приходят эмуляторы. Есть таковые и для Cisco. Я начинал с Boson NetSim, а студенты почти поголовно сейчас сидят на Cisco Packet Tracer. Но тем не менее этими двумя видами набор симуляторов не ограничивается.

Некоторое время назад мы в своём цикле «Сети для самых маленьких» перешли на эмулятор GNS3, который лучше удовлетворял нашим потребностям, чем Cisco Packet Tracer.

Но какие вообще у нас есть альтернативы? О них расскажет Александр aka Sinister, у которого пока нет аккаунта на хабре.

Существует достаточно большое количество симуляторов и эмуляторов для оборудования Cisco Systems. В этом небольшом обзоре я постараюсь показать все существующие инструменты, которые решают эту задачу. Информация будет полезна тем, кто изучает сетевые технологии, готовится сдавать экзамены Cisco, собирает рэки для траблшутинга или исследует вопросы безопасности.

Немного терминологии.

Симуляторы — имитируют некий набор команд, он вшит и стоит только выйти за рамки, сразу получим сообщение об ошибке. Классический пример — Cisco Packet Tracer.

Эмуляторы же напротив — позволяют проигрывать (выполняя байт трансляцию) образы (прошивки) реальных устройств, зачастую без видимых ограничений. В качестве примера — GNS3/Dynamips.

Первым рассмотрим Cisco Packet Tracer.

1. Cisco Packet Tracer

Этот симулятор доступен как под Windows, так и для Linux, бесплатно для учащихся Сетевой Академии Cisco.

В 6-й версии появились такие вещи как:

IOS 15
Модули HWIC-2T и HWIC-8A
3 новых устройства (Cisco 1941, Cisco 2901, Cisco 2911)
Поддержка HSRP
IPv6 в настройках конечных устройств (десктопы).

Ощущение такое, что новый выпуск был как раз приурочен к обновлению экзамена CCNA до версии 2.0.

Его плюсы — дружественность и логичность интерфейса. Кроме этого в нем удобно проверять работу разных сетевых сервисов, вроде DHCP/DNS/HTTP/SMTP/POP3 и NTP.

И одна из самых интересных фич — это возможность перейти в режим simulation и увидеть перемещения пакетов с замедлением времени.

Мне это напомнило ту самую Матрицу.

Практически всё, что выходит за рамки CCNA, на нем собрать не получится. К примеру, EEM отсутствует напрочь.
Так же иногда могут проявляться разнообразные глюки, которые лечатся только перезапуском программы. Особенно этим славится протокол STP.

Что имеем в итоге?

Неплохой инструмент для тех кто только начал свое знакомство с оборудованием компании Cisco.

Следующий — GNS3, который представляет собой графический интерфейс (на Qt) для эмулятора dynamips.

Свободный проект, доступен под Linux, Windows и Mac OS X. Сайт проекта GNS — www.gns3.net. Но большинство его функций, призванных улучшить производительность, работают только под Linux (ghost IOS, который срабатывает в случае использования множества одинаковых прошивок), 64 битная версия так же только для Linux. Текущая версия GNS на данный момент — 0.8.5. Это эмулятор, который работает с настоящими прошивками IOS. Для того чтобы им пользоваться, у вас должны быть прошивки. Скажем, вы купили маршрутизатор Cisco, с него можно их и вытащить. К нему можно подключать виртуальные машины VirtualBox или VMware Workstation и создавать достаточно сложные схемы, при желании можно пойти дальше и выпустить его в реальную сеть. Кроме того, Dynamips умеет эмулировать как старые Cisco PIX, так и небезызвестную Cisco ASA, причем даже версии 8.4.

Но при всем этом есть масса недостатков.

Количество платформ строго ограничено: запустить можно только те шасси, которые предусмотрены разработчиками dynamips. Запустить ios 15 версии возможно только на платформе 7200. Невозможно полноценно использовать коммутаторы Catalyst, это связано с тем что на них используется большое количество специфических интегральных схем, которые соответственно крайне сложно эмулировать. Остается использовать сетевые модули (NM) для маршрутизаторов. При использовании большого количества устройств гарантированно будет наблюдаться проседание производительности.

Что имеем в сухом остатке?

Инструмент, в котором можно создавать достаточно сложные топологии, готовиться к экзаменам уровня CCNP, с некоторыми оговорками.

3. Boson NetSim

Пару слов о симуляторе Boson NetSim, который недавно обновился до 9-й версии.

Выпускается только под Windows, цена колеблется от 179$ за CCNA и до 349$ за CCNP.

Представляет собой некий сборник лабораторных работ, сгруппированный по темам экзамена.

Как можно наблюдать по скриншотам, интерфейс состоит из нескольких секций: описание задачи, карта сети, в левой части находится список всех лаб. Закончив работу, можно проверить результат и узнать все ли было сделано. Есть возможность создания собственных топологий, с некоторыми ограничениями.

Основные фичи Boson NetSim:

Поддерживает 42 маршрутизатора, 6 коммутаторов и 3 других устройства
Симулирует сетевой трафик с помощью технологии виртуальных пакетов
Предоставляет два различных стиля просмотра: режим Telnet’а или режим подключения по консоли
Поддерживает до 200 устройств на одной топологии
Позволяет создавать свои собственные лаборатории
Включает в себя лаборатории, которые поддерживают симуляцию SDM
Включает в себя не-Cisco устройства, такие как TFTP Server, TACACS + и генератор пакетов (это, вероятно, те самые 3 других устройства)

Недостатки у него те же, что и в Packet Tracer.

Тем, кому не жалко определенной суммы, и при этом не хочется разбираться и создавать свои топологии, а хочется просто попрактиковаться перед экзаменом, будет очень кстати.

Официальный сайт — www.boson.com/netsim-cisco-network-simulator.

4. Cisco CSR

Теперь рассмотрим достаточно свежий Cisco CSR.

Относительно недавно появился виртуальный Cisco Cloud Service Router 1000V.

Он доступен на официальном сайте Cisco.

Чтобы скачать этот эмулятор, достаточно просто зарегистрироваться на сайте. Бесплатно. Контракт с Cisco не требуется. Это действительно событие, так как ранее Cisco всеми способами боролась с эмуляторами и рекомендовала только арендовать оборудование. Скачать можно, к примеру, OVA файл, который представляет собой виртуальную машину, судя по всему, RedHat или его производные. Виртуальная машина при каждом запуске подгружает iso образ, внутри которого можно найти CSR1000V.BIN, который и является собственно прошивкой. Ну а Linux выступает в роли враппера (wrapper) — то есть преобразователя вызовов. Некоторые требования, которые указаны на сайте - память DRAM 4096 MB Flash 8192 MB. При сегодняшних мощностях это не должно доставить проблем. CSR можно использовать в топологиях GNS3 или в связке с виртуальным коммутатором Nexus.

CSR1000v выполнен в виде виртуального маршрутизатора (примерно как Quagga, но IOS от Cisco), который крутится на гипервизоре в качестве экземпляра клиента и предоставляет сервисы обычного маршрутизатора ASR1000. Это может быть что-то простое, как базовая маршрутизация или NAT, и вплоть до таких вещей, как VPN MPLS или LISP. В итоге имеем практически полноценный провайдерский Cisco ASR 1000. Скорость работы достаточно неплохая, работает в реальном времени.

Не обошлось и без недостатков. Бесплатно можно использовать только ознакомительную лицензию, которая длится всего 60 дней. Кроме того в этом режиме пропускная способность ограничена до 10, 25 или 50 Mbps. После окончания такой лицензии скорость упадет до 2.5 Mbps. Стоимость лицензии на 1 год обойдется примерно в 1000$.

5. Cisco Nexus Titanium

Titanium – это эмулятор операционной системы коммутаторов Cisco Nexus, которая еще называется NX-OS. Nexus’ы позиционируются как коммутаторы для ЦОД-ов.

Этот эмулятор был создан непосредственно компанией Cisco, для внутреннего использования.

Образ Titanium 5.1.(2) собранный на основе VMware некоторое время назад, попал в публичный доступ. А спустя некоторое время появился и Cisco Nexus 1000V, который можно вполне легально приобрести отдельно или в составе редакции vSphere Enterprise Plus компании Vmware. Можно наблюдать на сайте — www.vmware.com/ru/products/cisco-nexus-1000V/

Отлично подойдет для всех, кто готовится сдавать трек Data Center. Имеет некоторую особенность – после включения начинается процесс загрузки (как и в случае CSR тоже увидим Linux) и останавливается. Создается впечатление что все зависло, но это не так. Подключение к этому эмулятору проводится через именованные каналы.

Именованный канал — это один из методов межпроцессного взаимодействия. Существуют как в Unix подобных системах так и в Windows. Для подключения достаточно открыть к примеру putty, выбрать тип подключения serial и указать \\.\pipe\vmwaredebug.

Используя GNS3 и QEMU (легкий эмулятор ОС, который идет в комплекте с GNS3 под Windows), можно собирать топологии, в которых будут задействованы коммутаторы Nexus. И опять же можно выпустить этот виртуальный коммутатор в реальную сеть.

6. Cisco IOU

Ну и наконец знаменитый Cisco IOU (Cisco IOS on UNIX) — это проприетарный софт, который официально не распространяется вообще никак.

Существует мнение, что Cisco может отследить и идентифицировать того, кто использует IOU.

При запуске происходит попытка HTTP POST запроса на сервер xml.cisco.com. Данные, которые при этом отправляются, включают в себя hostname, логин, версию IOU и т.д.

Известно, что Cisco TAC использует именно IOU. Эмулятор пользуется большой популярностью у тех, кто готовится к сдаче CCIE. Изначально работал только под Solaris, но со временем был портирован и на Linux. Состоит из двух частей — l2iou и l3iou, по названию можно догадаться, что первый эмулирует канальный уровень и коммутаторы, а второй — сетевой и маршрутизаторы.

Автором web-интерфейса является Andrea Dainese. Его сайт: www.routereflector.com/cisco/cisco-iou-web-interface/. На самом сайте нет ни IOU ни каких-либо прошивок, более того автор заявляет, что веб интерфейс был создан для людей которые имеют право на использование IOU.

И небольшие итоги напоследок.

Как оказалось, на данный момент существует достаточно широкий спектр эмуляторов и симуляторов оборудования компании Cisco. Это позволяет практически полноценно готовиться к экзаменам различных треков (классического R/S, Service Provider и даже Data Center). Приложив определенные усилия можно собирать и тестировать разнообразнейшие топологии, проводить исследования уязвимостей и при необходимости выпускать эмулируемое оборудование в реальную сеть.

Хотим рассказать про операционную систему IOS , разработанную компанией Cisco . Cisco IOS или Internetwork Operating System (межсетевая операционная система) это программное обеспечение, которое используется в большинстве коммутаторов и маршрутизаторов Cisco (ранние версии коммутаторов работали на CatOS ). IOS включает в себя функции маршрутизации, коммутации, межсетевого взаимодействия и телекоммуникаций, интегрированных в мультизадачную операционную систему.

Не все продукты Cisco используют IOS . Исключения составляют продукты безопасности ASA , которые используют операционную систему Linux и роутеры-маршрутизаторы, которые запускают IOS-XR . Cisco IOS включает в себя ряд различных операционных систем, работающих на различных сетевых устройствах. Существует много различных вариантов Cisco IOS: для коммутаторов, маршрутизаторов и других сетевых устройств Cisco, версии IOS для определенных сетевых устройств, наборы функций IOS, предоставляющие различные пакеты функций и сервисов.

Сам файл IOS имеет размер в несколько мегабайт и хранится в полупостоянной области памяти под названием flash . Флэш-память обеспечивает энергонезависимое хранилище. Это означает, что содержимое памяти не теряется, когда устройство теряет питание. Во многих устройствах Cisco IOS копируется из флэш-памяти в оперативное запоминающее устройство ОЗУ (RAM), когда устройство включено, затем IOS запускается из ОЗУ, когда устройство работает. ОЗУ имеет множество функций, включая хранение данных, которые используются устройством для поддержки сетевых операций. Работа IOS в ОЗУ повышает производительность устройства, однако ОЗУ считается энергозависимой памятью, поскольку данные теряются во время цикла питания. Цикл питания - это когда устройство намеренно или случайно отключается, а затем снова включается.

Управление устройствами с IOS происходит при помощи интерфейса командной строки (CLI ), при подключении при помощи консольного кабеля, по Telnet , SSH либо при помощи AUX порта.

Названия версий Cisco IOS состоят из трех чисел, и нескольких символов a.b(c.d)e , где:

a – номер основной версии
b – номер младшей версии (незначительные изменения)
c – порядковый номер релиза
d – промежуточный номер сборки
e (ноль, одна или две буквы) – идентификатор последовательности выпуска программного обеспечения, такой как none (который обозначает основную линию), T (Technology), E (Enterprise), S (Service provider), XA специальный функционал, XB как другой специальный функционал и т. д.

Rebuild – часто ребилды выпускаются чтобы исправить одну конкретную проблему или уязвимость для данной версии IOS. Ребилды производятся либо для быстрого устранения проблемы, либо для удовлетворения потребностей клиентов, которые не хотят обновляться до более поздней крупной версии, поскольку они могут использовать критическую инфраструктуру на своих устройствах и, следовательно, предпочитают свести к минимуму изменения и риск.

Interim release – промежуточные выпуски, которые обычно производятся на еженедельной основе и образуют срез текущих наработок в области развития.

Maintenance release – протестированные версии, которые включают в себя усовершенствования и исправления ошибок. Компания Cisco рекомендует, по возможности, обновлять ПО до версии Maintenance.

Стадии развития:

Early Deployment (ED) – ранее развертывание, вводятся новые функции и платформы.
Limited Deployment (LD) – первоначальная лимитированная развертка, включают в себя исправления ошибок.
General Deployment (GD) – общее развертывание ОС, происходит тестирование, доработка и подготовка к выпуску окончательной версии. Такие выпуски, как правило, стабильны на всех платформах
Maintenance Deployment (MD) – эти выпуски используются для дополнительной поддержки, исправлений ошибок и постоянного обслуживания программного обеспечения.

Большинство устройств Cisco, которые используют IOS , также имеют один или несколько «наборов функций» или «пакетов» - Feature Set . Например, выпуски Cisco IOS, предназначенные для использования на коммутаторах Catalyst, доступны как «стандартные» версии (обеспечивающие только базовую IP-маршрутизацию), «расширенные» версии, которые предоставляют полную поддержку маршрутизации IPv4 и версии «расширенных IP-сервисов», которые предоставляют расширенные функции, а также поддержку IPv6.

Каждый отдельный feature set соответствует одной категории услуг помимо базового набора (IP Base – Static Routes, OSPF, RIP, EIGRP. ISIS, BGP, IMGP, PBR, Multicast):

IP-данные (Data – добавляет BFD, IP SLAs, IPX, L2TPv3, Mobile IP, MPLS, SCTP)
Голос (Unified Communications – CUBE, SRST, Voice Gateway, CUCME, DSP, VXML)
Безопасность и VPN (Security - Firewall, SSL VPN, DMVPN, IPS, GET VPN, IPSec)
